[5] Sambungan Struktur Baja Profil WF 350 Dan Pehitungan Biaya

Posting Komentar

Pengenalan sistem sambungan struktur baja WF bagian ke-5 sampai ke-8, akan saya buat secara singkat dan padat. Karena bagian pertama hingga ke-empat, saya kira sudah cukup jelas. Sehingga tidak perlu dimuat dalam artikel berulang-ulang.

Sambungan Struktur Baja Profil WF 350 Dan Perhitungan Biaya

Pengenalan dasar dan kegunaan material baja WF 350

  • Dimensi lengkap :  WF 350x175x7x11
  • Panjang standar : 12,0 meter
  • Berat per batang : 595,20 kg
  • Berat per meter : 49.60 kg
  • Standar mutu : JIS G 3101 SS400 (Mild Steel)
  • Luas permukaan bahan : 16,80 m²

kegunaan :

  1. Tiang kolom setinggi 6,0 – 8,0 meter
  2. Balok dak bentang 6,0 – 7,0 meter
  3. Kuda-kuda bentangan 30,0 hingga 35,0 meter

Sistem sambungan baja WF 350x175x7x11

Pemasangan balok baja WF 350 dapat dilakukan dengan 3 cara, yaitu:

1. Pada tiang kolom baja WF

Dalam hal ini ukuran tiang kolom harus dipastikan sama, atau lebih besar dibanding balok. Sebab peran balok WF 350 adalah sebagai balok utama/induk. Bentuk komponen sambungan balok seperti terlihat pada gambar detail berikut.

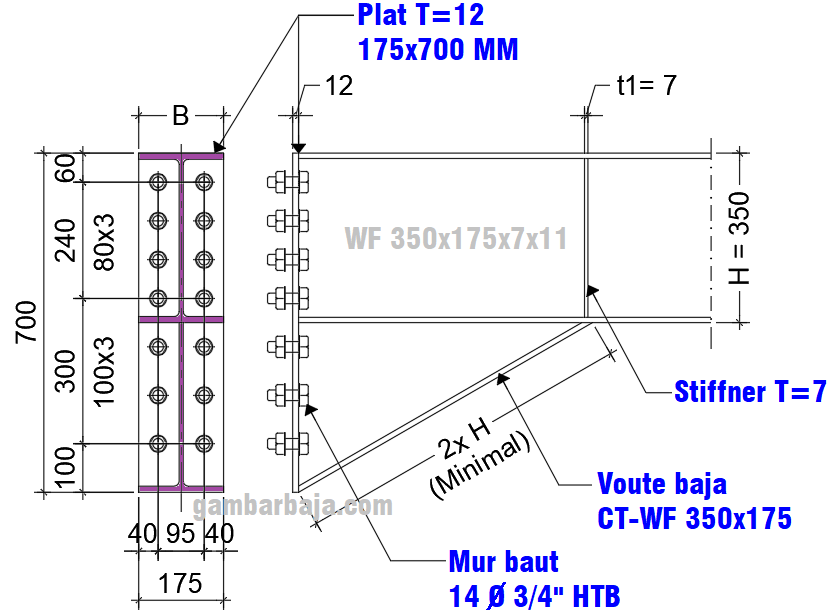

Contoh gambar Gambar detail sambungan balok induk WF 350x175x7x11

Komponen sambungan teridiri dari:

  • Voute baja WF 350. Panjang minimal 2x H. Atau, 700 mm.
  • Plat lekat tebal (T)=12 mm. Ukuran 175x700 mm.
  • Plat rib T=7 mm. Ukuran 84 x 328 mm.
  • Baut mur Ø3/4" HTB sebanyak 14 buah.

Analisa tonase balok utama

Misal panjang balok utama adalah 7,0 meter. Berarti berat keseluruhan komponen balok tersebut adalah sebagai berikut:

  • WF 350 = 7,0 x 1 x 49,60 kg = 347,20 kg
  • Voute = 0,75 x 0,5 x 2 x 49,60 kg = 37,20 kg
  • Plat T=12 mm = 0,175 x 0,7 x 2 x 97,22 kg = 23,82 kg
  • Rib T=7 mm = 0,084 x 0,33 x 4 x 56,70 kg = 6,28 kg

Jadi, total tonase balok adalah 414,50 kg

Catatan: Berat satuan plat lekat dan stiffners diperoleh dari tabel baja.

Rincian biaya pasang

Dengan demikian perkiraan biaya pasang balok induk WF 350 adalah:

  1. Material baja = 414,50 kg x Rp 26.500,- = Rp 10.984.250,-
  2. Mur baut dia.3/4" = 28 buah x Rp 15.000,- = Rp 420.000,-

Total biaya = Rp 11.404.250,-

Catatan: Harga satuan pekerjaan adalah hanya sebagai contoh.

2. Pada balok baja yang berukuran lebih besar

Atau sering disebut balok anak, atau balok pembagi. Berfungsi untuk mendistribusikan beban bangunan secara merata pada balok utama, dimana balok tersebut terpasang. Dari sini kita ketahui, bahwa beban bangunan yang harus dipikul oleh balok utama adalah sebagian berasal dari balok anak.

contoh gambar detail sambungan balok anak baja WF 350x175x7x11

Sistem sambungan balok anak WF 350 terhadap balok utama, seperti terlihat pada gambar dibawah. Terdiri dari:

  1. Plat lekat T= 10 x 175 x 325 mm
  2. Baut mur Ø3/4" sebanyak 8 buah.

Perhitungan tonase balok anak

Semisal balok anak WF 350 panjang 5,0 meter. Rincian analisa tonase adalah seperti berikut:

  1. WF 350 = 5,0 x 1 x 49,60 kg = 248,0 kg
  2. Plat T=10 mm = 0,175 x 0,325 x 2 x 81,0 kg = 9,21 kg

Total = 257,21 kg

Biaya pemasangan

Berdasarkan perhitungan tonase, diketahui biaya pemasangan balok anak WF 350 adalah

  • Material baja = 257,21 kg x Rp 26.500,- = Rp 6.816.065,-
  • Mur baut 3/4" = 16 buah x Rp 15.000,- = Rp 240.000,-

Jumlah biaya adalah Rp 7.056.065,-

Catatan: Besar kecilnya tonase maupun biaya pemasangan balok baja adalah ditentukan oleh panjang material WF yang digunakan. Perhatikan hitungan tonase balok anak berikut. Misalnya panjang balok adalah 4,50 meter. Maka berat total material baja adalah:

  • WF 350 = 4,5 x 1 x 49,60 kg = 233,20 kg
  • Plat lekat T=10 mm (tetap sama) yaitu: 9,21 kg

Total = 142,41 kg

Dengan demikian, otomatis biaya pemasangan balok lebih rendah, dibanding balok WF 350 panjang 5,0 atau 6,0 meter.

3. Pada balok baja yang berukuran sama (WF 350)

Selain sebagai balok anak, fungsi balok baja WF juga bisa sebagai balok pengaku. Disini saya pakai istilah pengaku, karena sifatnya untuk menambah kekuatan struktur balok anak yang sudah ada. Dimana material balok ternyata sama-sama terbuat dari baja WF 350.

Adapun sistem pemasangan sama dengan gambar detail sambungan nomor 2. Hanya saja balok WF 350 harus Anda coak pada bagian atas dan bawah. Sehingga ukuran plat lekat berukuran 25 mm, menjadi 175x300 mm. Aplikasi material pada struktur bangunan seperti contoh perhitungan dibawah.

Semisal panjang balok pengaku adalah 3,0 meter. Maka rincian analisa tonase adalah sebagai berikut:

  • IWF 350 = 0,0 x 1 x 49,60 kg = 148,80 kg
  • Plekat T=10 mm = 0,175 x 0,30 x 2 x 81,0 kg = 8,51 kg

Total = 157,31 kg

Dengan demikian diketahui biaya pemasangan balok pengaku adalah sebesar:

  • Material baja = 157,31 kg x Rp 26.500,- = Rp 4.168.715,-
  • Mur baut 3/4" = 16 buah x Rp 15.000,- = Rp 240.000,-

= Rp 4.408.715,-
